皮帶機百科
傳送帶托輥尺寸是設計高效、耐用和高性能傳送帶系統的關鍵。無論您從事采礦、制造還是物流行業，選擇正確的托輥尺寸都能確保最佳負載支撐、減少皮帶磨損并實現順暢運行。本指南深入探討托輥尺寸、CEMA標準、間距計算以及實用建議，幫助您為傳送帶系統選擇最合適的托輥，依托華成20多年的專業經驗。

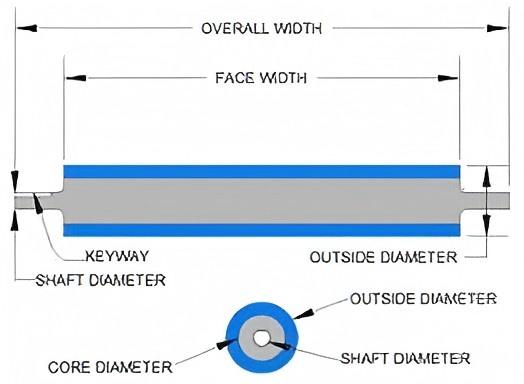

托輥是支撐傳送帶及其負載的圓柱形部件，減少摩擦并確保對齊。它們的尺寸——直徑、長度、間距和槽角——直接影響傳送帶性能。適當的托輥尺寸可降低能耗、延長皮帶壽命并防止停機，是處理煤炭、骨料或谷物等散裝物料的行業不可或缺的部件。
負載能力：正確尺寸確保托輥能承受物料重量，避免下垂。
皮帶對齊：適當的間距和槽角防止皮帶跑偏，減少維護。
效率：優化尺寸降低摩擦，節省能源和運營成本。
耐用性：設計合理的托輥能承受惡劣環境，延長系統壽命。

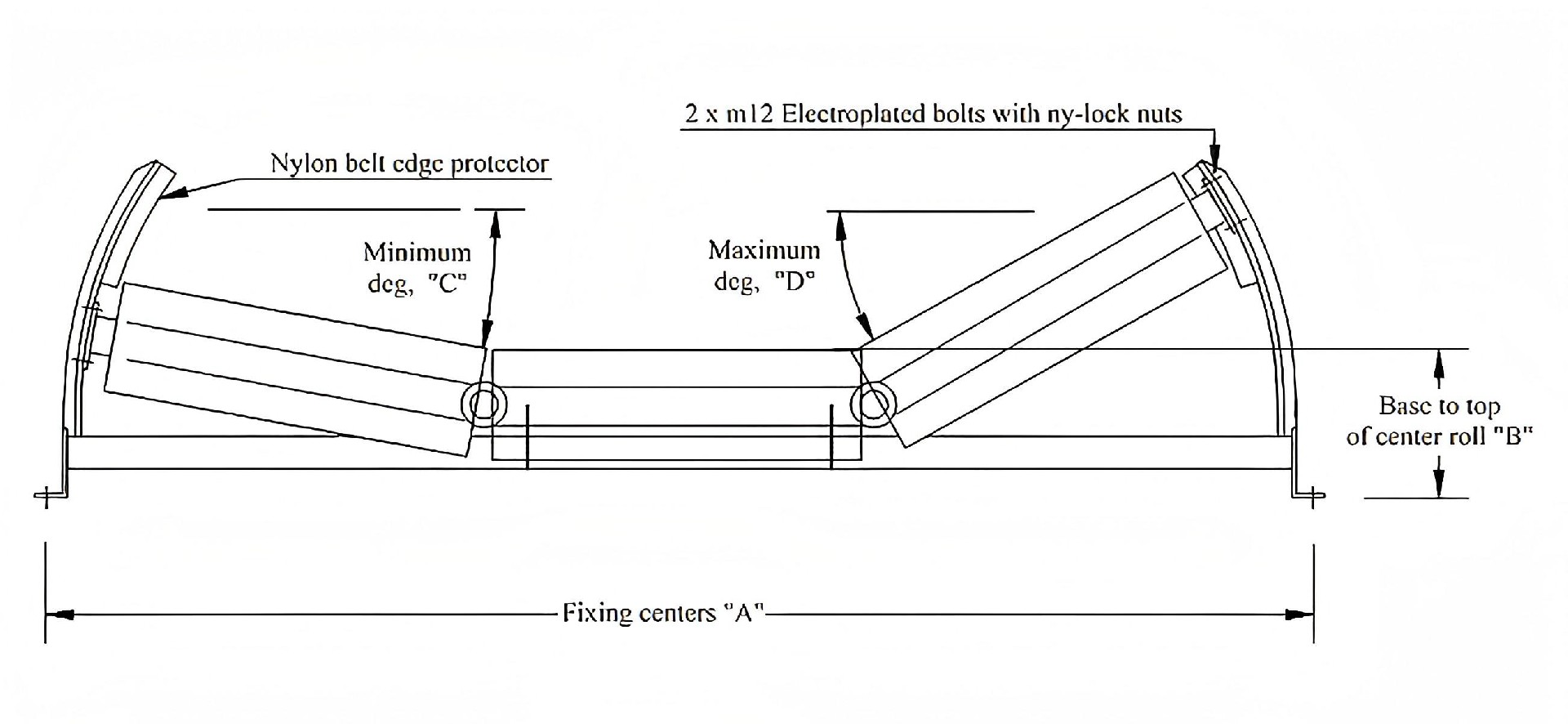

托輥尺寸因類型和應用而異。以下是常見托輥類型及其典型尺寸，符合CEMA（傳送設備制造商協會）標準：
| 托輥類型 | 直徑（英寸） | 長度（英寸） | 槽角 | 應用場景 |
|---|---|---|---|---|
| 槽型托輥 | 4–8 | 18–96 | 20°、35°、45° | 采礦、水泥、骨料 |
| 回程托輥 | 4–6 | 18–96 | 平面 | 通用傳送帶回程支撐 |
| 沖擊托輥 | 5–8 | 18–96 | 20°、35° | 采石場、重載裝卸點 |
| 糾偏托輥 | 4–7 | 18–96 | 平面或20° | 長距離傳送帶、糾偏 |
| 花環托輥 | 5–8 | 24–96 | 20°、35°、45° | 采礦、港口、高沖擊負載 |
表1：按類型的傳送帶托輥典型尺寸
關鍵說明：
直徑：范圍為4–8英寸，重載使用較大直徑。
長度：匹配皮帶寬度（如500–2400mm皮帶對應18–96英寸）。
槽角：輕型物料用20°，重型散裝物料用35°/45°。
傳送設備制造商協會（CEMA）提供標準化托輥類別（B、C、D、E、F）以指導尺寸選擇：
CEMA B：直徑4–5英寸，適用于輕型皮帶（18–48英寸寬）。
CEMA C：直徑5–6英寸，適用于中型皮帶（24–60英寸寬）。
CEMA D/E：直徑6–8英寸，適用于重型皮帶（36–96英寸寬）。
間距：承載托輥通常間距0.8–1.5米；回程托輥間距2–3米（長距離傳送帶可達5–10米）。
示例：對于36英寸寬、運輸煤炭（密度800 kg/m3）的皮帶，推薦使用CEMA C托輥，直徑5英寸，槽角35°，間距1.2米，以提供最佳支撐。
正確的托輥間距確保皮帶穩定并減少下垂。使用以下公式計算承載托輥間距：
其中：
S：間距（米）
W：皮帶寬度（米）
T：皮帶張力（牛頓）
L：每米負載（千克/米）
D：物料密度（千克/立方米）
示例計算：
皮帶寬度：1米（1000mm）
張力：10,000牛頓
負載：100千克/米
密度：800千克/立方米
專業建議：對于重載或長距離傳送帶，間距縮小至0.8–1米，以防止皮帶下垂。
選擇最佳托輥尺寸需平衡傳送帶設計、物料類型和環境因素。以下是選擇步驟：
確定皮帶寬度和負載
托輥長度匹配皮帶寬度（如36英寸皮帶用36英寸托輥）。
重型物料（如礦石）需要較大直徑（6–8英寸）和較近間距（0.8–1米）。
評估環境條件
粉塵/潮濕環境（如采礦、港口）：使用密封或耐腐蝕托輥（如HDPE或不銹鋼）。
極端溫度：選擇耐熱軸承或涂層托輥。
匹配傳送帶設計
檢查槽角（輕載用20°，重載用35°/45°）。
長距離傳送帶使用糾偏托輥防止跑偏。
遵循標準
確保符合CEMA或ISO標準，保證可靠性。
驗證負載等級（如CEMA C托輥可承重至500磅）。
考慮長期價值
優質托輥初期成本較高，但可降低維護和更換費用。
案例研究：中國一家物流公司采用華成的CEMA C托輥（直徑5英寸，槽角35°）用于48英寸皮帶，皮帶下垂減少15%，兩年內維護成本降低20%。
定期維護可延長托輥壽命并提高傳送帶效率：
定期檢查：每3–6個月檢查軸承磨損或對齊問題。
清理雜物：清除粉塵或物料堆積，減少摩擦。
潤滑軸承：為開放式或密封軸承使用高質量潤滑脂。
及時更換：更換受損托輥，防止皮帶損壞。
監控對齊：確保糾偏托輥正常工作，避免跑偏。
數據洞察：2024年行業報告顯示，主動維護托輥可減少傳送帶停機時間17%，為中型企業每年節省高達10,000美元運營成本。
華成擁有超過20年的傳送帶解決方案經驗，提供量身定制的高性能托輥。我們的產品：
可定制：根據皮帶寬度、負載和環境需求設計。
耐用：采用鋼、HDPE或不銹鋼制造，適應惡劣條件。
符合標準：滿足CEMA、ISO等全球標準。
高效：通過先進自動化生產線確保一致的質量。
客戶評價：“華成的托輥完美匹配我們的60英寸皮帶，停機時間減少18%，節省了大量維護成本?！薄顐?，礦業公司運營經理。
| 選擇因素 | 考慮因素 | 推薦尺寸 |
|---|---|---|
| 皮帶寬度 | 500–2400mm | 托輥長度：18–96英寸 |
| 物料負載 | 重型（如礦石）vs.輕型（如谷物） | 直徑：重型6–8英寸，輕型4–5英寸 |
| 環境 | 粉塵、潮濕或極端溫度 | HDPE或不銹鋼，密封設計 |
| 傳送帶長度 | 長距離易跑偏 | 糾偏托輥，間距0.8–1米 |
| 標準 | CEMA B/C/D/E、ISO合規 | 認證尺寸 |
表2：傳送帶托輥尺寸選擇指南
傳送帶托輥尺寸是高效物料處理的基礎。了解CEMA標準、計算適當間距并選擇正確尺寸，可以顯著提升傳送帶系統的性能和成本效益。華成的專業托輥確保耐用性、高效性和合規性，是全球行業的信賴選擇。
行動號召：準備用完美尺寸的托輥優化您的傳送帶系統？立即聯系華成，獲取免費咨詢或定制報價！
