引言

在機械制造行業，尤其是帶式輸送機系統中，托輥和回程托輥是確保高效物料輸送的關鍵部件。這些部件用于支撐輸送帶、保持其對齊并確保系統平穩運行，廣泛應用于采礦、物流、建筑等行業。本指南將詳細探討托輥和回程托輥的類型、功能及選擇標準，為行業專業人士提供實用建議。

無論您是輸送機系統設計者、維護工程師還是采購專家，深入了解托輥和回程托輥的特性都能優化您的運營并減少停機時間。讓我們一起探索它們的定義、類型、應用及選擇與維護的最佳實踐。

什么是托輥和回程托輥？

托輥

托輥（也稱為輸送機滾筒）是支撐輸送帶及其承載物料的圓柱形部件。托輥安裝在輸送帶的承載側，減少摩擦、分散載荷并確保輸送帶穩定運行。它們在處理重型或磨蝕性物料（如煤炭、礦石或骨料）時尤為重要。

回程托輥

回程托輥（也稱為回程滾筒）支撐輸送帶在物料卸載后的回程段（無物料段）。這些托輥防止輸送帶過度下垂，減少磨損并保持適當張力。回程托輥在防止輸送帶跑偏和確保系統長期可靠性方面至關重要。

托輥和回程托輥共同構成了輸送機系統的核心，決定了其效率、安全性和耐用性。

托輥和回程托輥的類型

托輥的類型

托輥根據用途和設計有多種類型，適用于不同的輸送機需求。以下是主要類型：

1. 槽形托輥

• 標準槽形托輥（槽角如35°或45°）。

• 深槽托輥：適用于高容量或大傾角輸送。

• 前傾槽形托輥：托輥組略向前傾斜，減少物料撒落。

• 描述：由多個（通常為3個或5個）滾筒組成，形成槽形結構，增加輸送帶承載能力。

• 應用：適用于大宗物料輸送，如采礦或水泥生產中的煤炭、礦石等。

• 細分：

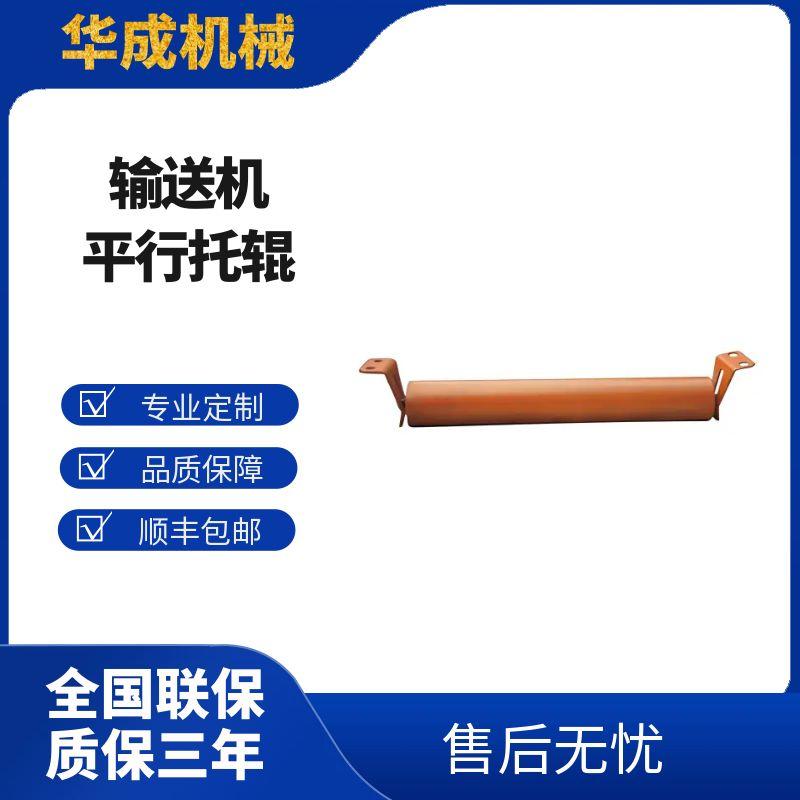

2. 平行托輥

• 平行上托輥：支撐承載面。

• 平行下托輥：支撐回程段。

• 描述：單個滾筒，支撐輸送帶的平直段。

• 應用：用于輕型應用或輸送帶從槽形到平形的過渡段。

• 細分：

3. 緩沖托輥

• 描述：表面覆蓋橡膠或彈性材料，具有減震功能。

• 應用：安裝在受料點，保護輸送帶免受物料沖擊損壞。

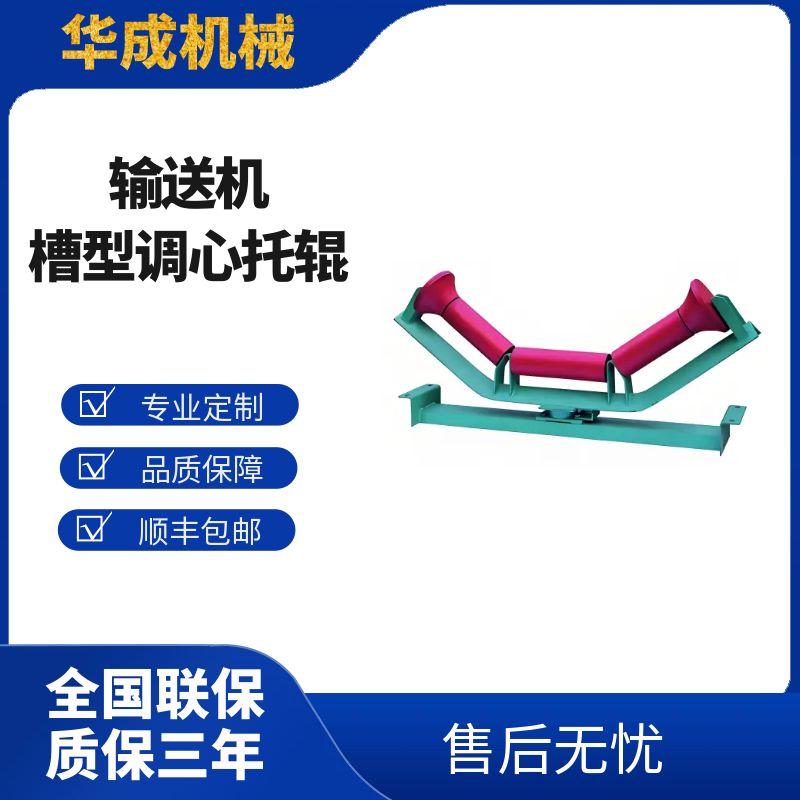

4. 調心托輥

• 摩擦調心托輥：通過摩擦力調整跑偏。

• 錐形調心托輥：利用錐形滾筒的幾何特性糾偏。

• 描述：具備自動糾正輸送帶跑偏的功能，分為上調心和下調心托輥。

• 應用：用于長距離或高速輸送機，防止跑偏。

• 細分：

5. 過渡托輥

• 描述：槽角逐漸變化，用于輸送帶從平形到槽形或槽形到平形的過渡。

• 應用：減少輸送帶變形應力，延長使用壽命。

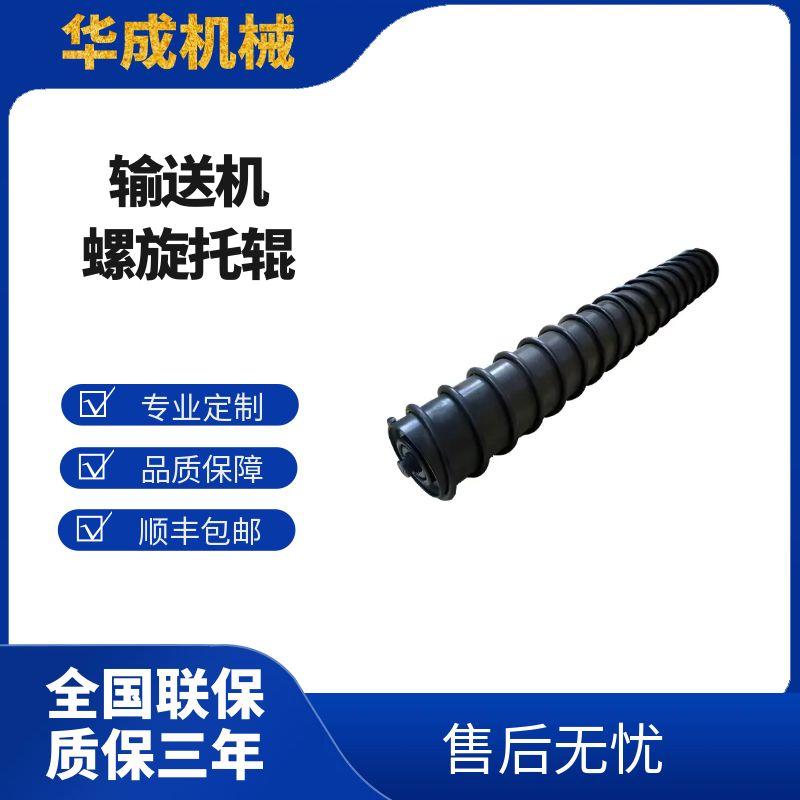

6. 螺旋托輥

• 描述：表面為螺旋狀結構，具有自清潔功能。

• 應用：用于清除輸送帶上的粘附物料，適合潮濕或粘性物料環境。

7. 梳形托輥

• 描述：由多個小直徑滾筒組成，呈梳狀排列。

• 應用：用于清掃輸送帶或支撐輕型物料，常見于回程段。

回程托輥的類型

回程托輥主要用于支撐輸送帶的回程段，注重自清潔和低阻力。常見類型包括：

1. 平行回程托輥

• 描述：結構簡單，支撐回程段輸送帶。

• 應用：適用于一般回程段，減少輸送帶下垂。

2. V型回程托輥

• 描述：由兩個滾筒組成V形結構，增加輸送帶穩定性。

• 應用：用于長距離輸送機，防止回程帶跑偏。

3. 螺旋回程托輥

• 描述：螺旋表面可清除輸送帶上的殘留物料。

• 應用：適合輸送粘性或粉狀物料的場景。

4. 橡膠盤形回程托輥

• 描述：表面覆蓋橡膠圓盤，增強清潔效果。

• 應用：用于清除粘附物料，延長輸送帶壽命。

5. 調心回程托輥

• 描述：具有糾偏功能，防止回程段輸送帶跑偏。

• 應用：長距離或復雜線路的輸送機。

材料與制造標準

托輥和回程托輥采用不同材料制造，以適應不同的運行條件：

• 鋼材：耐用且成本效益高，適合重型應用。

• 橡膠：用于緩沖托輥或盤形回程托輥，具有緩沖和清潔功能。

• 尼龍/HDPE：重量輕、耐腐蝕，適合惡劣環境。

• 陶瓷：耐磨性高，適合磨蝕性物料。

在中國，托輥和回程托輥通常遵循GB/T 10595（輸送機滾筒標準）或MT821-2006（礦用輸送機滾筒標準）等制造標準，確保在苛刻工業環境中的質量和性能。

托輥和回程托輥的應用

托輥和回程托輥廣泛應用于多個行業，包括：

• 采礦：用于運輸煤炭、礦石或骨料。

• 水泥與建筑：處理水泥熟料、砂礫等大宗物料。

• 物流與倉儲：支持包裹輸送系統。

• 港口與碼頭：管理谷物或礦物等散貨。

• 電廠：用于燃料處理系統中的煤炭或灰渣運輸。

其設計和選擇取決于物料類型、輸送機長度、帶寬及環境條件（如濕度、粉塵或溫度）。

如何選擇合適的托輥和回程托輥

選擇合適的托輥和回程托輥對優化輸送機性能至關重要。需考慮以下因素：

1. 物料特性：

• 對于重型或磨蝕性物料，選擇高承載能力的槽形托輥。

• 對于粘性物料，優先選擇螺旋或橡膠盤形回程托輥以防止物料堆積。

2. 輸送機參數：

• 帶寬：確保托輥尺寸與帶寬匹配（如500mm、800mm或1200mm）。

• 速度：高速輸送機可能需要調心托輥以防止跑偏。

• 承載能力：根據物料重量選擇適當的載荷等級。

3. 環境條件：

• 在腐蝕性環境（如沿海地區），使用HDPE或陶瓷托輥。

• 在潮濕或粘性條件下，優先選擇螺旋或橡膠盤形回程托輥。

4. 維護需求：

• 選擇密封或低維護軸承以減少停機時間。

• 采用模塊化設計，便于更換。

5. 標準合規性：確保部件符合GB/T 10595等行業標準，保證可靠性和安全性。

托輥和回程托輥的維護最佳實踐

適當的維護可延長托輥和回程托輥的使用壽命，降低運營成本。以下是一些建議：

1. 定期檢查：檢查磨損、跑偏或物料堆積情況。

2. 潤滑：根據制造商指南確保軸承潤滑。

3. 清潔：使用螺旋或橡膠盤形回程托輥減少物料粘附。

4. 對齊檢查：定期驗證輸送帶對齊，防止托輥不均勻磨損。

5. 更換計劃：及時更換磨損或損壞的托輥，避免系統故障。

托輥和回程托輥對輸送機效率的重要性

高質量的托輥和回程托輥直接影響輸送機性能，主要體現在：

• 減少摩擦：平滑滾動的托輥降低能耗。

• 防止輸送帶損壞：緩沖托輥和合適的回程托輥減少帶體磨損。

• 確保穩定性：調心托輥和V型回程托輥防止跑偏。

• 提升清潔度：螺旋和橡膠盤形托輥保持輸送帶清潔。

投資于優質托輥和回程托輥可通過減少維護、降低能耗和延長輸送帶壽命實現顯著成本節約。

行業趨勢與創新

輸送機部件行業正隨著材料和技術的發展而不斷進步：

• 智能托輥：嵌入傳感器，監控性能并預測維護需求。

• 環保材料：增加使用可回收HDPE和節能設計。

• 定制設計：針對特定應用（如高溫或腐蝕環境）的定制托輥。

• 自動化：與自動化輸送系統集成，實現實時監控和調整。

這些創新在中國機械制造行業尤其重要，因為高效、可持續的輸送系統需求日益增長。

結論

托輥和回程托輥是帶式輸送機系統不可或缺的部件，確保平穩運行、輸送帶穩定性和物料輸送效率。通過了解這些部件的類型、應用和選擇標準，企業可以優化輸送機系統的性能和壽命。無論是在礦山運輸煤炭還是在倉庫處理包裹，選擇合適的托輥和回程托輥是減少停機時間、提升生產力的關鍵。

如需進一步選擇或維護托輥和回程托輥的指導，請咨詢可靠的輸送機系統供應商或參考GB/T 10595等行業標準。通過投資于高質量部件和采用現代維護實踐，您的企業在行業中將保持領先。
